製品案内

PRODUCT短縮くん

「短縮くん」とは

短縮くん
特徴
  • 独自開発の「燃焼器」による燃焼効率の向上と「ガス吸引装置」による空気置換
  • バルブ整備工場(検査センター)による整備時間の短縮と精度の向上

短縮くんのメリット

貯槽内ガス置換に水を使用しないので、

  • 従来の開放検査と比べ大幅な工期短縮
  • 置換のための大量な水の確保が不要
  • 貯槽内部・液中ポンプの錆発生防止
  • 置換排水による環境汚染の心配がない
  • 近隣住民に対して散水エンジンポンプの騒音解消
  • 防火設備の散水量を置換中にも安心確保

バルブ整備工場(検査センター)

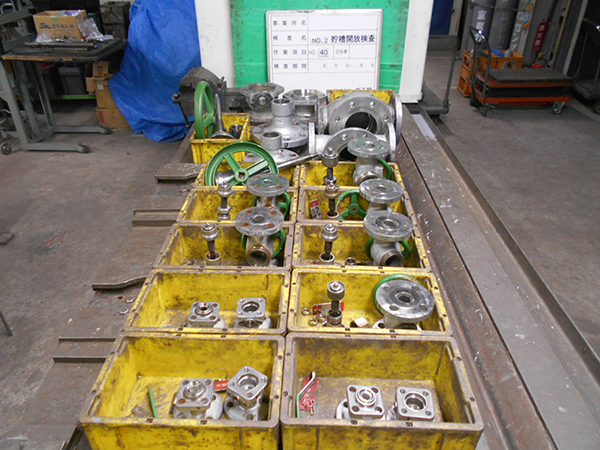

分解組み立て作業台

< 分解組み立て作業台 >

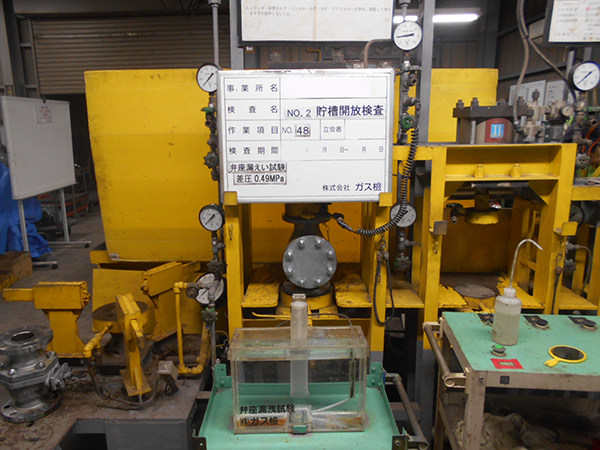

弁類気密試験装置

< 弁類気密試験装置 >

本社にバルブ整備工場(検査センター)を完備。機械が整った環境で作業を行うので、より精度の高いバルブ整備が可能となります。

  • バフ掛け作業室
  • 分解組立て作業台
  • 弁類気密試験装置
  • 安全弁試験装置

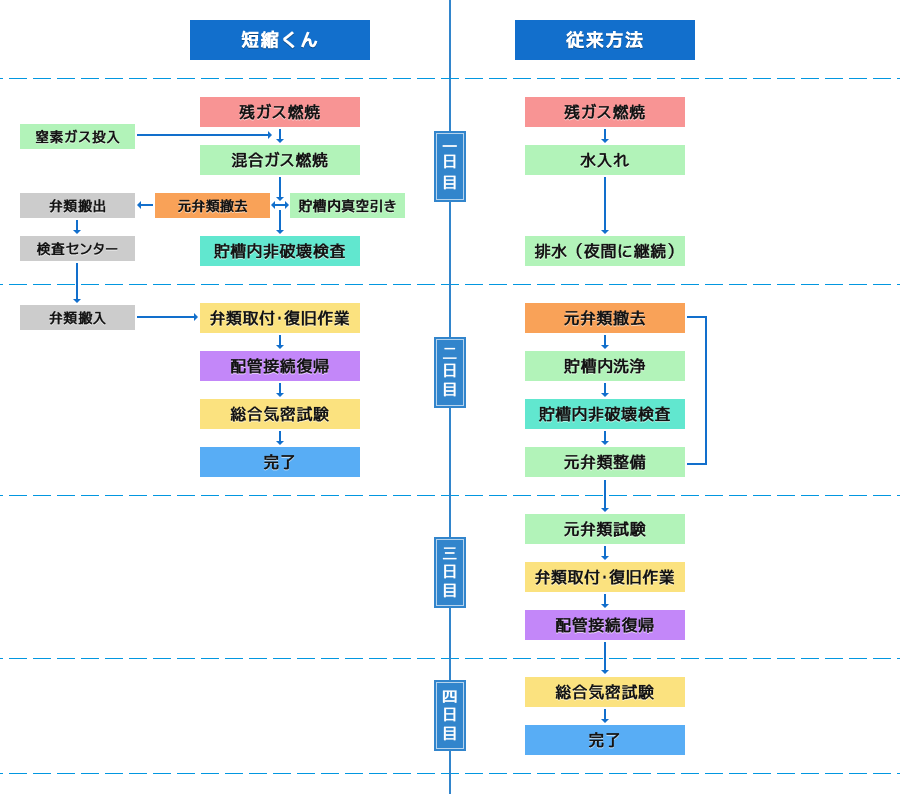

作業手順の比較

作業手順 作業手順

残ガス処理時間の比較

① 水置換方式(従来の方式)

燃焼 → 水置換 → 排水 → 強制換気 → ブラッシング
※ 表は横にスクロールできます。

残ガス圧力
(貯槽内の残ガス処理圧力)

10トン貯槽

15トン貯槽

20トン貯槽

30トン貯槽

0.9Mpa ⇒ 内部検査まで

11時間00分

15時間45分

19時間20分

25時間50分

0.8Mpa ⇒ 内部検査まで

10時間50分

15時間15分

18時間35分

24時間45分

0.7Mpa ⇒ 内部検査まで

10時間25分

14時間45分

17時間50分

23時間40分

0.6Mpa ⇒ 内部検査まで

10時間05分

14時間10分

17時間05分

22時間35分

0.5Mpa ⇒ 内部検査まで

9時間45分

13時間40分

16時間20分

21時間30分

0.4Mpa ⇒ 内部検査まで

9時間25分

13時間10分

15時間35分

20時間25分

0.3Mpa ⇒ 内部検査まで

9時間05分

12時間35分

14時間50分

19時間20分

0.2Mpa ⇒ 内部検査まで

8時間40分

12時間05分

14時間05分

18時間15分

0.1Mpa ⇒ 内部検査まで

8時間20分

11時間30分

13時間20分

17時間10分

② 空気置換方式(短縮くん)

燃焼 → N2挿入 → 真空引き → 強制換気
※ 表は横にスクロールできます。

残ガス圧力

10トン貯槽

15トン貯槽

20トン貯槽

30トン貯槽

0.9Mpa ⇒ 内部検査まで

4時間00分

5時間00分

7時間00分

8時間30分

0.8Mpa ⇒ 内部検査まで

4時間00分

5時間00分

7時間00分

8時間30分

0.7Mpa ⇒ 内部検査まで

3時間30分

4時間30分

6時間00分

7時間30分

0.6Mpa ⇒ 内部検査まで

3時間30分

4時間30分

6時間00分

7時間00分

0.5Mpa ⇒ 内部検査まで

3時間00分

4時間00分

5時間00分

6時間30分

0.4Mpa ⇒ 内部検査まで

3時間00分

4時間00分

5時間00分

6時間00分

0.3Mpa ⇒ 内部検査まで

2時間30分

3時間30分

4時間00分

5時間30分

0.2Mpa ⇒ 内部検査まで

2時間30分

3時間00分

4時間00分

5時間00分

0.1Mpa ⇒ 内部検査まで

2時間00分

2時間30分

3時間00分

4時間00分

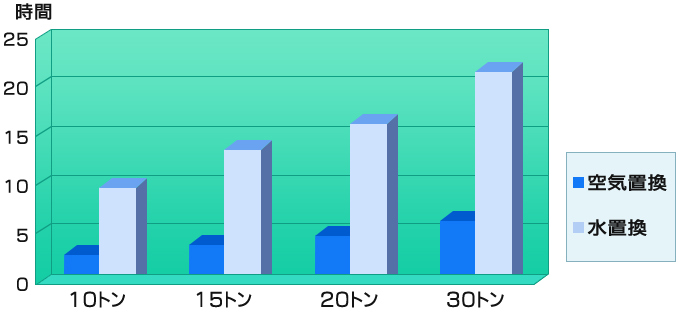

③ 残ガス処理時間比較グラフ

貯槽内圧力0.5Mpaの場合

残ガス処理時間 比較グラフ
