「診断くん」とは
![診断くん](../images/product/diagnosis/img_main_diagnosis.png)
特徴
LPG貯槽基礎のペディスタルの内・外部を診断し、不具合箇所の補修・補強工事を行い、安心・安全に設備を使用して戴くためのシステムです。
特に、昭和56年に施行された建築基準法に基づく耐震設計基準以前に施工された物件の診断に有効です。

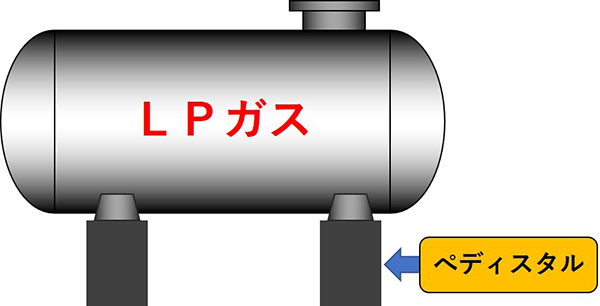

ペディスタルの診断
![ペディスタルの診断](../images/product/diagnosis/img_main_pedestal.png)
ペディスタルの診断は、次の2とおりで行います。
- ペディスタルモルタル浮き部調査
- ぺディスタル内部の配筋検査

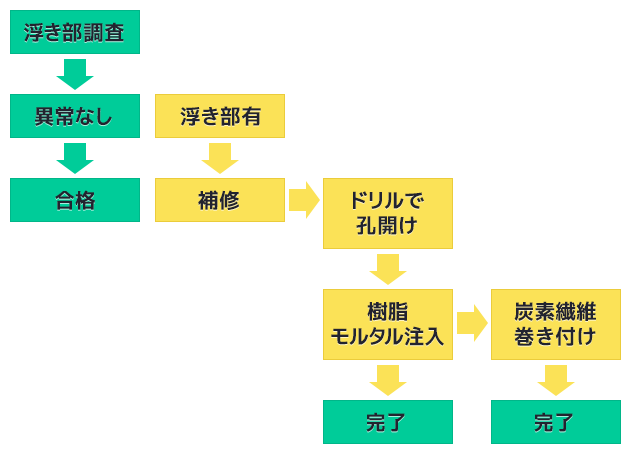

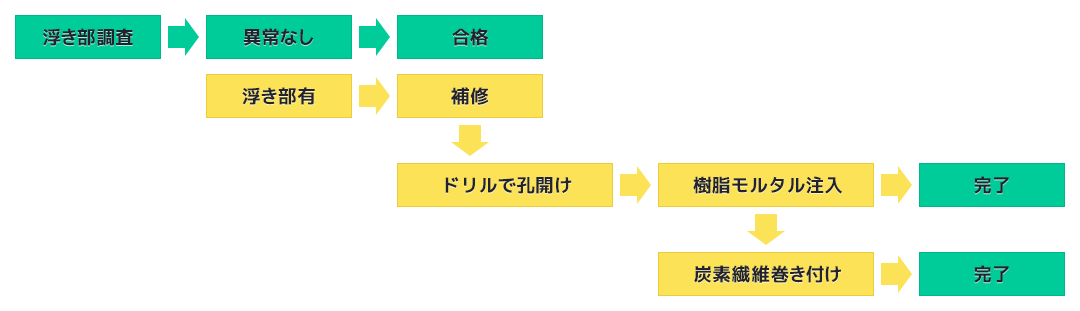

1. ペディスタルモルタル浮き部調査
流れ
![ペディスタルモルタル浮き部調査](../images/product/diagnosis/img_mortar_flow.png)
![ペディスタルモルタル浮き部調査](../images/product/diagnosis/img_mortar_flow_sp.png)
調査・補修風景
![①パールハンマーで調査](../images/product/diagnosis/img_step001.png)

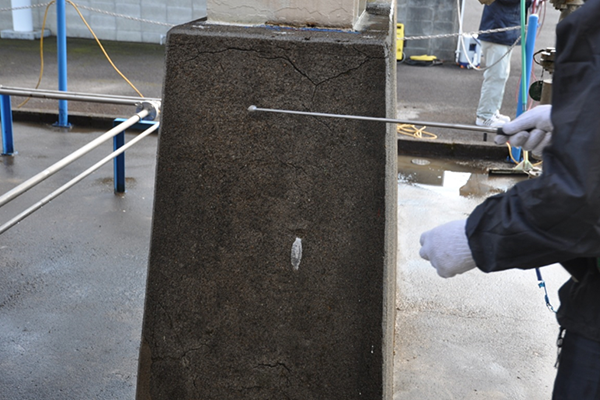

STEP.1 パールハンマーで調査
![②ドリルで孔開け](../images/product/diagnosis/img_step002.png)

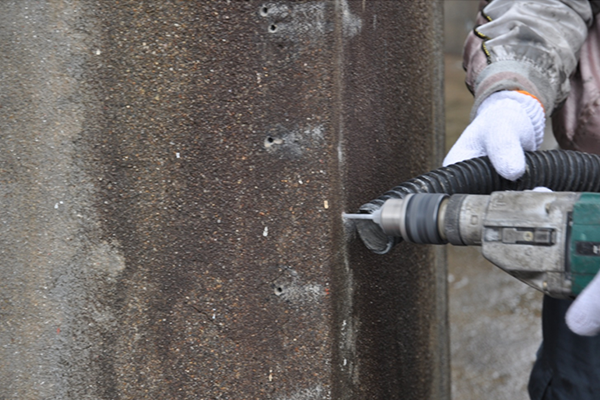

STEP.2 ドリルで孔開け

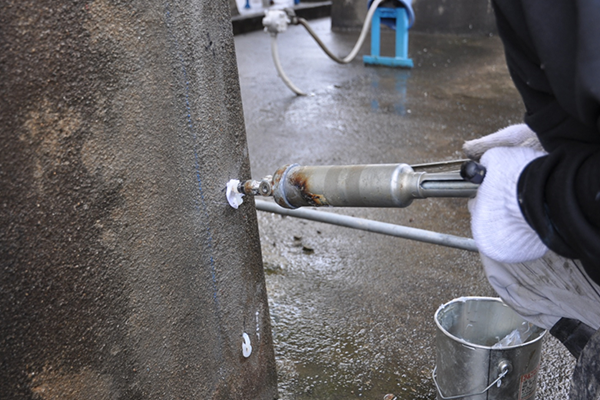

![③樹脂注入](../images/product/diagnosis/img_step003.png)
STEP.3 樹脂注入

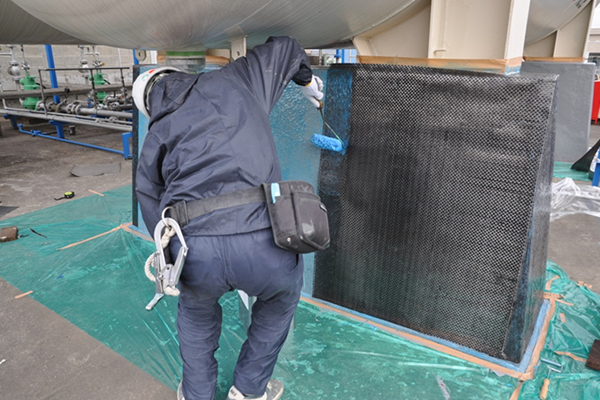

![④炭素繊維巻き付け](../images/product/diagnosis/img_step004.png)
STEP.4 炭素繊維巻き付け
![⑤炭素繊維巻付後トップコート仕上](../images/product/diagnosis/img_step005.png)

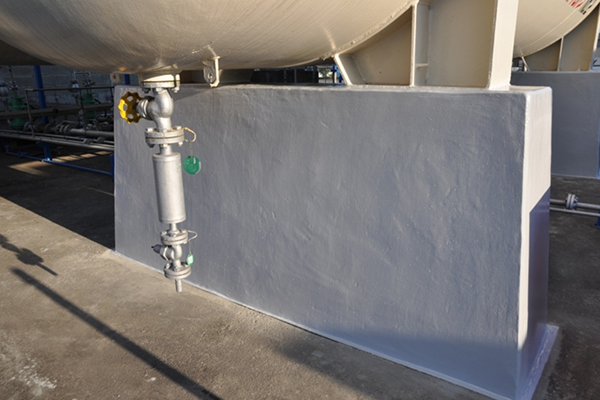

STEP.5 炭素繊維巻付後トップコート仕上

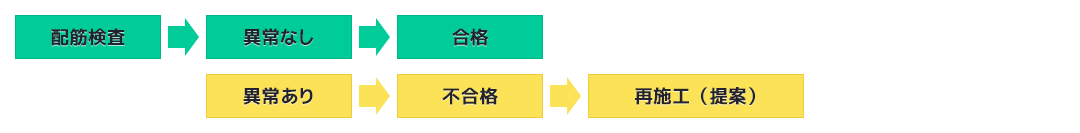

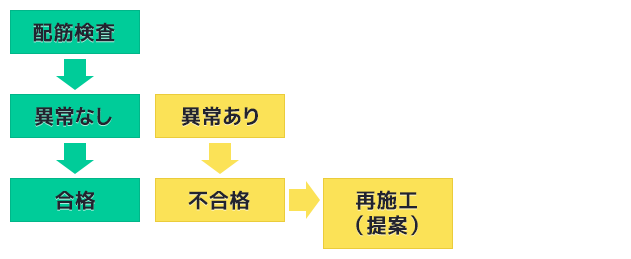

2. ペディスタル配筋検査
流れ
![ペディスタル配筋検査](../images/product/diagnosis/img_bar_flow.png)
![ペディスタル配筋検査](../images/product/diagnosis/img_bar_flow_sp.png)
検査について

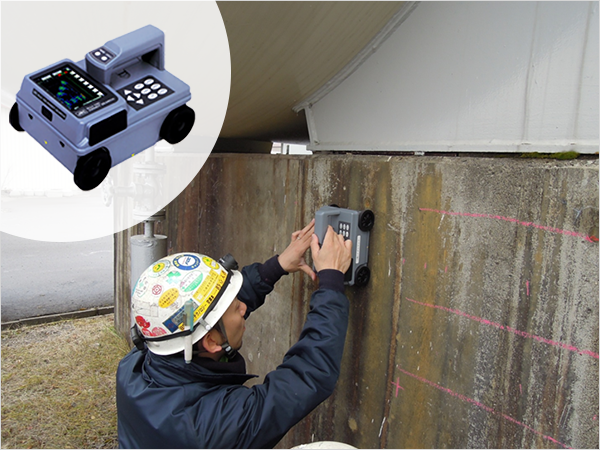

![①ハンディサーチで配筋検査](../images/product/diagnosis/img_inspection001.png)
①ハンディサーチで配筋検査
次世代「高分解能ハンディサーチ」
ペディスタルの配筋検査は、専用の探査機器を用い電磁波をペディスタル表面から内部に向けて放射し、配筋の有無を検査します。

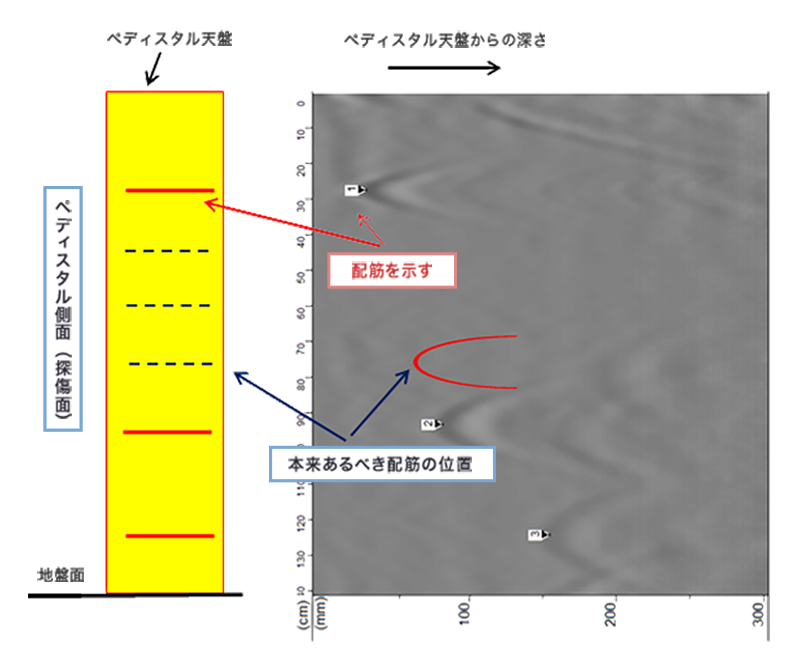

![②検査結果](../images/product/diagnosis/img_inspection002.png)
②検査結果
斜線部は検査範囲を示す
解体記録写真集

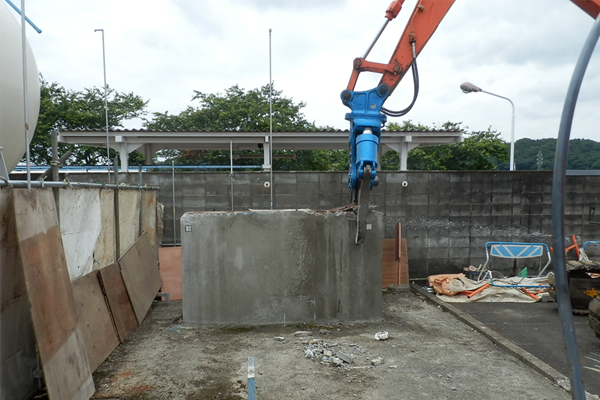

![解体写真①](../images/product/diagnosis/img_diagnosis001.png)
< 解体写真① >

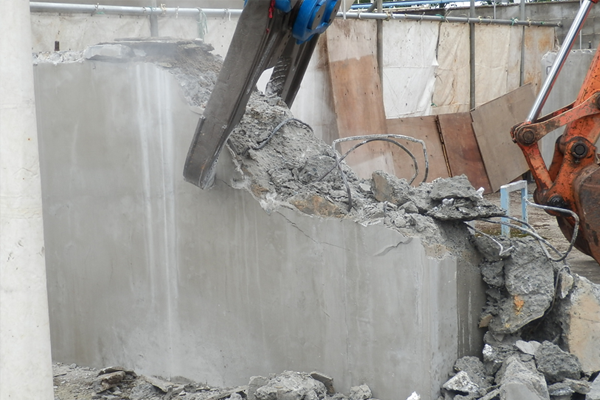

![解体写真②](../images/product/diagnosis/img_diagnosis002.png)
< 解体写真② >
調査・検査を行ない、的確な診断を下し、安心・安全に作業を行っていきます。
「診断くん」を仕様することで、スムーズで丁寧な業務を行なえます。
